Станок сверлильно-присадочный с ЧПУ мод. Point2

Станок Point2 производства Vitap (Италия) предназначен для высокоточного сверления сквозных и глухих отверстий в плоскостях и торцах мебельных щитов и обеспечивает сверление всех карт присадки за один проход детали. Применяются на производствах, где требуется повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. По программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

Конструктивные особенности:

• лазерный датчик (с управлением ЧПУ) для замера данных конца заготовки для создания двойной нулевой точки на 2 концах заготовки для обеспечения идеальной стыковки вертикальных и горизонтальных заготовок одного изделия.

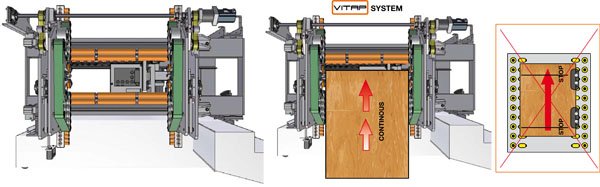

• Три управляемые оси: Ось Х – плавное перемещение панели при помощи верхних параллельных ремней; Ось Y – перемещение сверлильного узла; Ось Z – сверление панели. Для перемещения по трем осям используются следующие системы:
  – по оси Х – двигатель с непосредственным подключением к подающим лентам;
  – по оси Y – система «рейка-шестерня» с зубьями геликоидального профиля;
  – по оси Z – двигатель с шариковинтовой парой.

• Двойная «0»ая точка отсчёта панели: лазерный сенсор (управляемый ЧПУ), считывающий края панели для создания двойной нулевой точки отсчёта дух краёв панели для абсолютно точной стыковки вертикальной и горизонтальной деталей.

• левый боковой толкатель осуществляет прижим детали к базовой направляющей, что позволяет идеально позиционировать детали в станке по заданным параметрам точки «0».

• для качественного сверления широких тонких панелей есть возможность дополнительно установить центральный вертикальный пневмоприжим.

• откидывающиеся поддерживающие столы на входе и выходе станка для обработки заготовок больших размеров (опция)

• Простое и удобное управление станком, осуществляется с центральной консоли где на мониторе отображаются все операции совершаемые станком, а также производится переход на различные карты присадки. Станок оснащен персональным компьютером с монитором TFT 12” color
• Выбор конфигурации рабочего пути осуществляется автоматически, программа оптимизации подбирает наиболее быстрый вариант присадки в зависимости от установленного в шпинделях инструмента. Файлы обработки сохраняются в памяти со всеми параметрами. Загружаемые шаблоны с поддержкой графики для главной производственной операции. Программирование, подготовка программы при помощи CAD, графическая установка.
• Usb порт для загрузки программ, выполняемых в офисе.
• 3-х уровневый доступ с паролями (оператор-диспетчер-сервис).
• Визуализация основных параметров на экране.
• Кросс-контроль параметров и работы.

Количество вертикальных шпинделей

8 (4+4)

Количество горизонтальных шпинделей по оси X

2+2

Количество боковых шпинделей по оси Y

1+1

Пазовальный агрегат

100

Фрезерный агрегат (опция)

двигатель 3,3кВт, 24000 об/мин; цанга ER32 хвостовика инструмента до 20мм.

Управление

Full Parametric

Максимальный вес детали

25 кг

Максимальный размер детали

X mm, Y 920mm, Z 50mm

Минимальный размер детали

X 270 mm, Y 150mm, Z 12mm

Количество осей

3

Скорость подачи заготовки

30 м/мин

Частота вращения шпинделей

3 600 об/мин

Давление в пневмосистеме

7 Бар

Максимальная глубина сверления вертикальными шпинделями

45 мм

Максимальная глубина сверления горизонтальными шпинделями

30 мм

Макс. диаметр инструмента вертикальных шпинделей

35мм

Макс. диаметр инструмента горизонтальных шпинделей

12мм

Мощность сверлильного агрегата

1,5кВт

Габариты, мм

2127 х 1286 х 1600

Масса, кг

920
